Sa mundo ng panlililak at paghubog, ang suntok ay isa sa mga pinaka-kritikal ngunit madalas na hindi napapansin na mga bahagi. Bilang bahagi na direktang nakikipag-ugnay sa materyal upang paghiwalayin o gawing plastik ito, angkaraniwang suntok ng amagDirektang tinutukoy ng pagganap ng produkto ang kalidad ng produkto, kahusayan sa produksyon, at mga gastos sa tooling. Gumagamit ka man ng high-speed stamping line o precision forming operation, ang pag-unawa sa mga praktikal na aspeto ng karaniwang mga suntok—mula sa pagpili ng materyal hanggang sa disiplina sa pagpapanatili—ay mahalaga para sa pag-optimize ng iyong proseso ng produksyon.
Ang karaniwang mold punch, na kilala rin bilang isang punch-pin, stamping punch, o simpleng suntok, ay isang bahagi ng metal na naka-install sa isang stamping die na nagsasagawa ng tuluy-tuloy na pagsuntok, pag-blangko, o pagbuo ng mga operasyon. Gumagana ito kasabay ng isang die upang paghiwalayin o hubugin ang materyal ng workpiece sa nais na produkto o kalahating tapos na bahagi.
Ang mga karaniwang suntok ay dumating sa iba't ibang mga pagsasaayos upang umangkop sa iba't ibang mga application. Kasama sa mga karaniwang uri ang T-type na karaniwang mga suntok, B-type na karaniwang mga suntok, may gabay na mga suntok, mga sub-die na suntok, at bumubuo ng mga suntok. Ang ginagawang "standard" ng isang suntok ay ang mga dimensyon at detalye nito ay umaayon sa mga itinatag na internasyonal na pamantayan gaya ng ISO, DIN, JIS, HASCO, DME, o MISUMI, na tinitiyak ang pagpapalit at predictable na pagganap.
Ang pagpili ng punch material ay direktang nakakaapekto sa buhay ng tool, wear resistance, at gastos. Narito ang pinakakaraniwang ginagamit na mga materyales:
| Materyal | Mga Pangunahing Katangian | Karaniwang Aplikasyon |
|---|---|---|
| Alloy Tool Steel | Magandang wear resistance, cost-effective | Pangkalahatang panlililak, mababa hanggang katamtamang lakas ng mga materyales |
| Mataas na Bilis na Bakal | Mataas na tigas, lumalaban sa init, perpekto para sa high-speed stamping | Mataas na bilis ng produksyon, mas manipis na mga materyales |
| Tungsten Carbide | Lubhang mataas na tigas, mahusay na wear resistance | Mataas na dami ng produksyon, mga nakasasakit na materyales, mabigat na pagkarga ng epekto |
| Powder Metallurgy Steels | Unipormeng istraktura, superior kayamutan at wear resistance | Mga hinihingi na aplikasyon, pangmatagalang produksyon |
Upang pahabain ang buhay ng suntok, kadalasang ginagamit ang mga pang-ibabaw na paggamot:

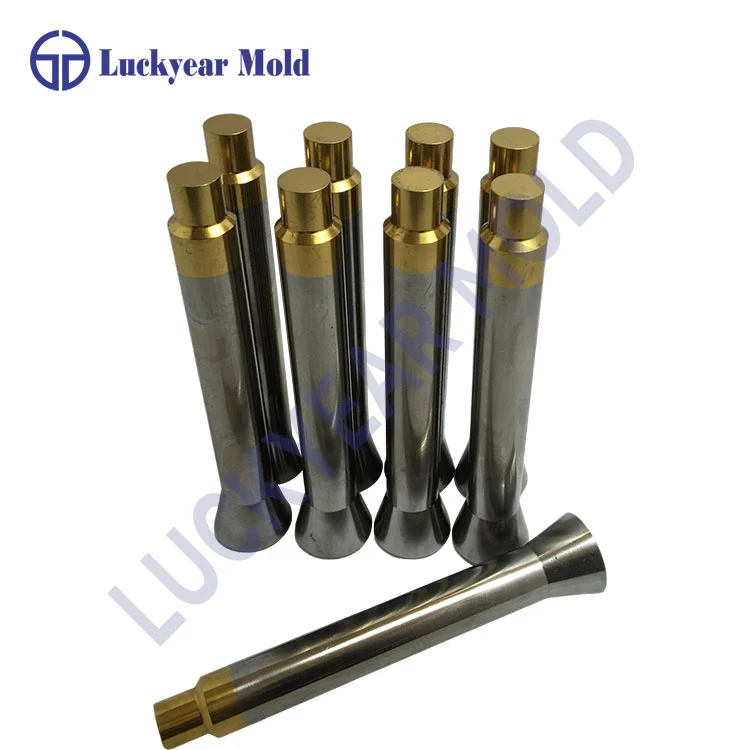

TiN – Kulay ginto, nagbibigay ng napakahusay na wear resistanceAng mga karaniwang suntok ay ginawa sa mahigpit na pagpapaubaya. Karaniwang nakakamit ng isang kalidad na standard na suntok:
Diameter tolerance: ±0.001mm hanggang ±0.002mm
Concentricity: Sa loob ng 0.002mm
Pagkabilog: Sa loob ng 0.003mm
Pagkagaspang ng ibabaw: Ra 0.04 hanggang Ra 0.4
Ang pagpili ay dapat na nakabatay sa mga partikular na kinakailangan ng iyong aplikasyon. Isaalang-alang ang mga salik na ito:
Ang punch material ay dapat tumugma sa workpiece material. Para sa malambot na materyales tulad ng aluminyo o banayad na bakal, maaaring sapat na ang alloy tool steel. Para sa hindi kinakalawang na asero o high-strength alloys, inirerekomenda ang high-speed na bakal o carbide.
Ang mga karaniwang suntok ay dapat sumunod sa mga kinikilalang pamantayan para sa pagpapalitan:
ISO 8020 – International standard para sa mga suntokBigyang-pansin ang diameter ng nagtatrabaho seksyon, mga sukat ng seksyon ng pag-install, at kabuuang haba. Dapat tumugma ang mga ito sa mga detalye ng iyong die set.
Ang akma sa pagitan ng suntok at ng die ay isang mapagpasyang salik sa kalidad ng panlililak. Tinitiyak ng wastong clearance ang malinis na paggugupit, pinapaliit ang pagbuo ng burr, at pinapahaba ang buhay ng tool.
| Clearance | Epekto |
|---|---|
| Masyadong malaki | Malakas na burr, magaspang na gupit na mga gilid, pagbaluktot ng materyal |
| Masyadong maliit | Labis na pagkasuot ng kasangkapan, pagtaas ng tonelada, panganib ng pagkabasag ng suntok |
| Pinakamainam | Malinis na paggugupit, kaunting burr, balanseng buhay ng tool |
Sa pangkalahatan, ang diameter ng suntok ay dapat na bahagyang mas maliit kaysa sa pagbubukas ng die upang payagan ang tamang clearance. Ang pagkamit at pagpapanatili ng angkop na ito ay nangangailangan ng katumpakan sa paggawa at regular na pagsubaybay.
Tinitiyak ng wastong pag-install na gumagana ang suntok ayon sa disenyo:
I-verify ang alignment: Tiyaking concentric ang suntok at die para maiwasan ang side loading.
Suriin ang pagpapanatili: Gamitin ang tamang retainer at tiyaking secure na nakakabit ang suntok.
Kumpirmahin ang clearance: I-verify na ang punch-to-die clearance ay nasa loob ng tinukoy na hanay.
Suriin ang lubrication: Maglagay ng naaangkop na lubricant para mabawasan ang friction at heat buildup.
Pangunahing nabigo ang mga suntok sa pamamagitan ng dalawang mekanismo: pagkasira at pagkasira.
| Mode ng Pagkabigo | Mga palatandaan | Pag-iwas |
|---|---|---|
| Pagsuot / pagbilog sa gilid | Tumaas na burr, nabawasan ang gupit na ibabaw, tumataas na tonelada | Regular na inspeksyon, napapanahong muling paghasa |
| Bali / pagbasag | Biglang pagkabigo, nakikitang mga bitak | Iwasan ang labis na karga, panatilihin ang tamang clearance, gumamit ng tamang materyal |
| Deformation / baluktot | Permanenteng pagbaluktot | Bawasan ang tonelada; tiyakin ang tamang materyal na katigasan |
Ang isa sa mga pinakakaraniwang pagkakamali sa pagpapanatili ng suntok ay ang paghihintay hanggang ang mga bahagi ay magpakita ng mga nakikitang burr bago kumilos. Sa oras na makita ang mga burr, ang punch edge ay nakabuo na ng isang makabuluhang radius at ang pinsala ay naiipon nang maraming oras.
Isaalang-alang ang totoong senaryo na ito: Kung mag-aalis ka ng suntok para sa muling pagpapatalas sa kaunting pagkasira, maliit lang ang pag-aalis. Ngunit kung maghihintay ka hanggang sa pilitin ka ng mga burr na kumilos, maaaring maging mas makabuluhan ang pagsusuot. Ang paglilinis sa gilid na iyon ay kumokonsumo ng mas maraming buhay ng tool sa isang solong reaktibong cycle kaysa sa nawala sa pamamagitan ng proactive na pagpapanatili.
| Dalas | Gawain |
|---|---|
| Pagkatapos ng bawat pagtakbo | Linisin ang ibabaw ng suntok; alisin ang mga labi at lubricant residue |
| Araw-araw | Suriin kung may nakikitang pagkasira, pagbibilog sa gilid, o pag-crack |
| Sa bilang ng cycle | Patalasin muli batay sa bilang ng stroke |
| Kung kinakailangan | Deburr; maglagay ng pampadulas; i-verify ang mga sukat |
Ang maliliit na suntok ay dapat na masuri nang mas madalas dahil sa mas mataas na presyon sa ibabaw at mas mabilis na pag-iipon ng init. Ang mas malalaking suntok ay maaaring umabot sa mas mahabang agwat sa ilalim ng mga kontroladong kundisyon.
Nakikitang pag-ikot ng gilid
Pagtaas ng kinakailangang tonelada mula sa baseline
Binawasan ang porsyento ng sheared surface sa mga naselyohang bahagi
Mga bahaging nagpapakita ng hindi pare-parehong kalidad o dimensional drift
Ang karaniwang mga suntok ng amag ay ginagamit sa halos lahat ng sektor ng pagmamanupaktura:
| Industriya | Aplikasyon |
|---|---|
| Automotive | Stamping na mga panel ng katawan, mga bahagi ng chassis, mga bahagi ng trim |
| Electronics | Pagsuntok sa mga terminal ng connector, lead frame, shielding cans |
| Medikal | Pagbubuo ng mga instrumentong pang-opera, mga pabahay ng aparato |
| Aerospace | Precision stamping ng mga bahagi ng istruktura |
| Consumer goods | Mga panel ng appliance, mga bahagi ng packaging, hardware |
| Paggawa ng amag | Mga bahagi ng plastic injection mold, mga bahagi ng die casting |
Ang praktikal na halaga ng isang karaniwang mold punch ay lampas sa presyo ng pagbili nito. Isaalang-alang ang mga salik ng gastos na ito:
Paunang gastos: Ang mga materyal na may mataas na grado ay may mas mataas na halaga sa harap ngunit mas mahabang buhay.Ang matamis na lugar sa ekonomiya ay hindi nangangahulugang ang pinakamurang suntok, o ang pinakamahal—ito ang naghahatid ng pinakamababang kabuuang halaga sa bawat naselyohang bahagi sa buong ikot ng buhay nito.
Angkaraniwang suntok ng amagay maaaring isang maliit na bahagi sa proseso ng panlililak, ngunit ang epekto nito sa pagiging produktibo, kalidad, at gastos ay napakalaki. Ang praktikal na tagumpay ay nagsisimula sa pagpili ng tamang materyal at pagsasaayos para sa iyong aplikasyon, nagpapatuloy sa pamamagitan ng wastong pag-install at pamamahala ng clearance, at nagtatapos sa disiplinadong pagpapanatili—hindi naghihintay para sa nakikitang pagkabigo, ngunit kumikilos batay sa nasusukat na mga bilang ng pagsusuot at cycle. Kapag nilapitan mo ang iyong mga suntok gamit ang mindset ng isang process engineer, na tumutuon sa geometry, material science, at wear physics, gagawin mong maaasahang asset ng produksyon ang isang consumable na bahagi.
